KS97-4GS Cat1

尺寸：50mm x 36.5mm x 7mm
重量：约12g
针对仪器仪表/自动化产品而设计，插针式结构，用户产品无需更改仪表设备软件，即可在最短时间内获得稳定健全的4G/3G/GPRS/CDMA远程通信功能及短信通信功能。
广泛应用于物联网，节能减排产品/项目/工程/车载等,
适合所有远程数据采集监控/移动数据传输。

已成功应用领域： 热网监控/锅炉监控 路灯监控监控系统 污水/环境监测系统 无人值守站监控 电力远程自动抄表系统 RTU远程数据传送 变压器监测 电力线监测 LED远程发布系统 自动售货机 设备远程维护 节水灌溉自动化系统 供水管网远程测控调度系统 气象信息采集系统 电梯远程监控系统 矿井安全远程监测系统 水文水利无线数据监测系统 远程广告投放系统应用 工业废气无线监控系统应用 加油站数据采集系统应用

功能特点

♦　双串口配置，可根据需要灵活应用(数据传输/参数配置/GPS).
♦　内置PPP/TCP/UDP/IP协议，针对工业应用优化网络，灵活的连接方式
♦　强健的核心系统，独特设计防假死功能，实现真正无人值守
♦　极小巧尺寸，支持低功耗模式，适合电池供电
♦　支持远程自动升级
♦　提供完整上位开发支持，满足各类应用，兼容多数 DTU 厂家通信协议

♦　支持RS485方向脚控制
♦　低低功耗模式
♦　完全透传（基本模式）
♦　短信/数据混合模式（可选模式）
♦　短信透传模式（可选模式）
♦　多中心模式/多备份模式（多达五个多中心/备份中心）
♦　指定中心模式（可选模式，每包数据可向指定的不同服务器地址发送数据）
♦　远程在线固件升级能力（设备在现场即可实现远程自动升级）
♦　多种灵活配置方式（串口，短信，网络远程）
♦　随时查询信号强度，IMSI, 基站编号(基站定位功能)
♦　多种协议上位开发包支持（兼容多家DTU厂家的通信协议，保护客户的前期投资，降低转换风险）

工作模式

此为最常用模式，也就是通过互联网实现用户设备与服务器中心间的数据收发

在此模式下，除了通过互联网实现设备与服务器间的数据通信外，用户设备同时还可以通过命令发送短信。也就是网络数据收发功能和短信收发功能可以同时存在。
常用场合：用户的常规数据通过网络收发，但特定的告警信息需要通过短信直接发送到指定的号码。
短信中英文均支持。
此模式还支持在保持与服务器连接的情况下，通过配置命令在线查询/配置参数

此模式指所有的数据收发均通过短信方式进行，中英文均支持（须通过配置预先指定）。串口收到的数据通过短信直接透明发送到指定的号码（通过配置预先设定）。同时指定号码发来的短信内容也通过串口直接输出。
优点：无须建立服务器中心。

多中心模式指可以同时给多达5个服务器地址同时发生数据，同时也接收这些服务器发来的数据。各个通道互不影响，也就是其中一个通道失败不会影响其他通道的数据收发。
多备份模式指可以指定多达4个备份服务器地址，当主地址不能连接时，设备将尝试连接第二个地址，当第二个地址不能连接时，将尝试连接第三个地址，以此类推。

1)双串口收发：用户可同时接2个设备到KS-97，可实现同时数据收发，功能等同于两台传输模块。
2)串口1数据收发；串口2控制传输模块，可查询信号强度，发送短信，配置参数等。
3)串口1数据收发；串口2外接GPS，数据通道各自独立。

注：低功耗模式需硬件支持，需订货时说明。
KS-97支持低功耗模式，适合电池供电系统。低功耗模式指模块和服务器依然保持连接状态，依然可以按设定间隔发送心跳包数据。模块保持周期性的唤醒与休眠，非完全停机状态。

在低功耗模式下服务器和模块间依然可以随时收发数据

正常使用前需要对模组进行配置，配置包括串口参数，网络参数，收发参数等；配置的参数会保存在模块中，以后上在电不用再配置，直接进入数据收发状态。
KS-97模组有两个串口，串口1用来和用户设备数据收发；串口2默认为配置串口，也可根据客户需要定制为特定功能。
有多种方法可以配置模组：串口1，串口2，远程， 短信均可。

串口1配置：
串口1同时有配置和数据收发的功能。当pin10（data/cmd）为低电平时，模组为配置状态，此时串口1收到的数据都视为配置命令；当pin10为高电平时，模组为数据状态，此时串口1收到的数据都视为正常传输数据。
配置命令参考《科台斯产品 AT 配置命令说明书》。
串口2配置：
串口2默认用来专门做配置口。配置命令详见《科台斯产品 AT 配置命令说明书》。

短信配置/远程配置：
详见文档《科台斯产品AT配置命令手册》

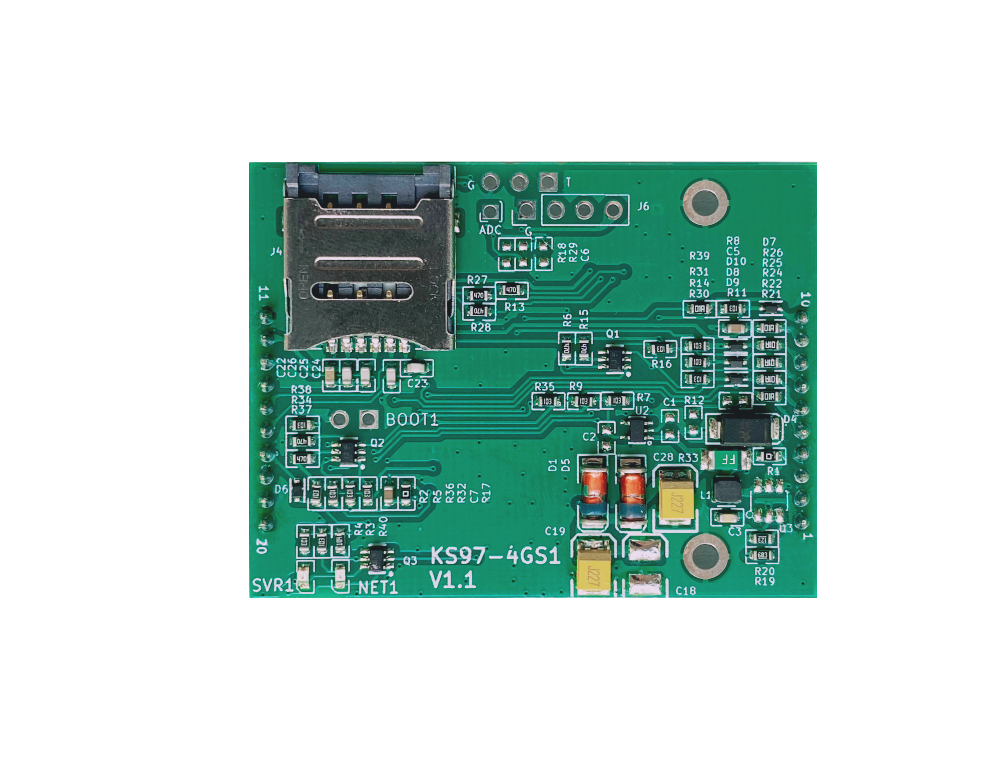

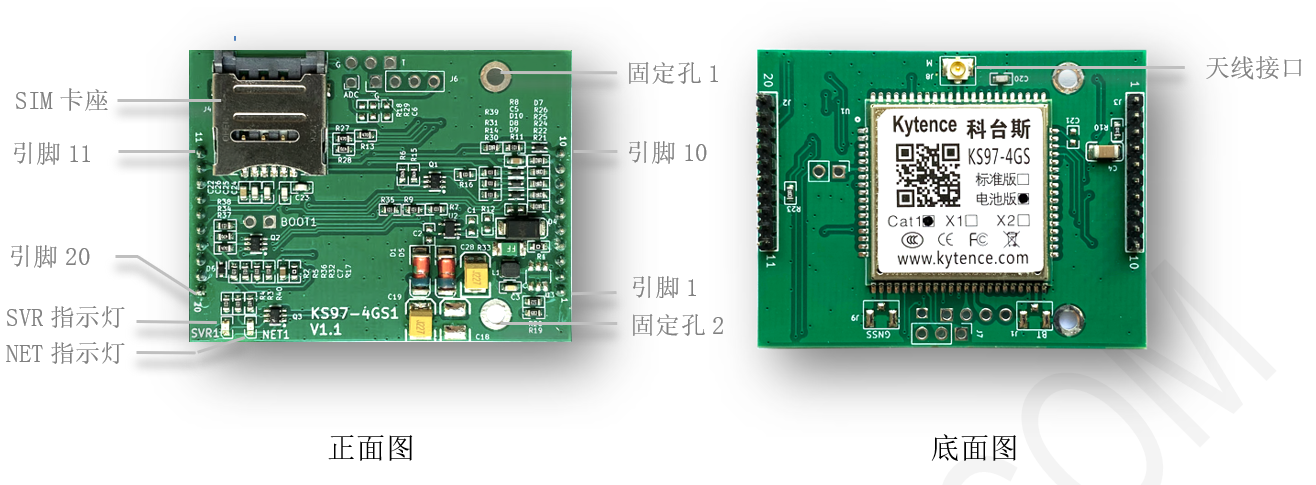

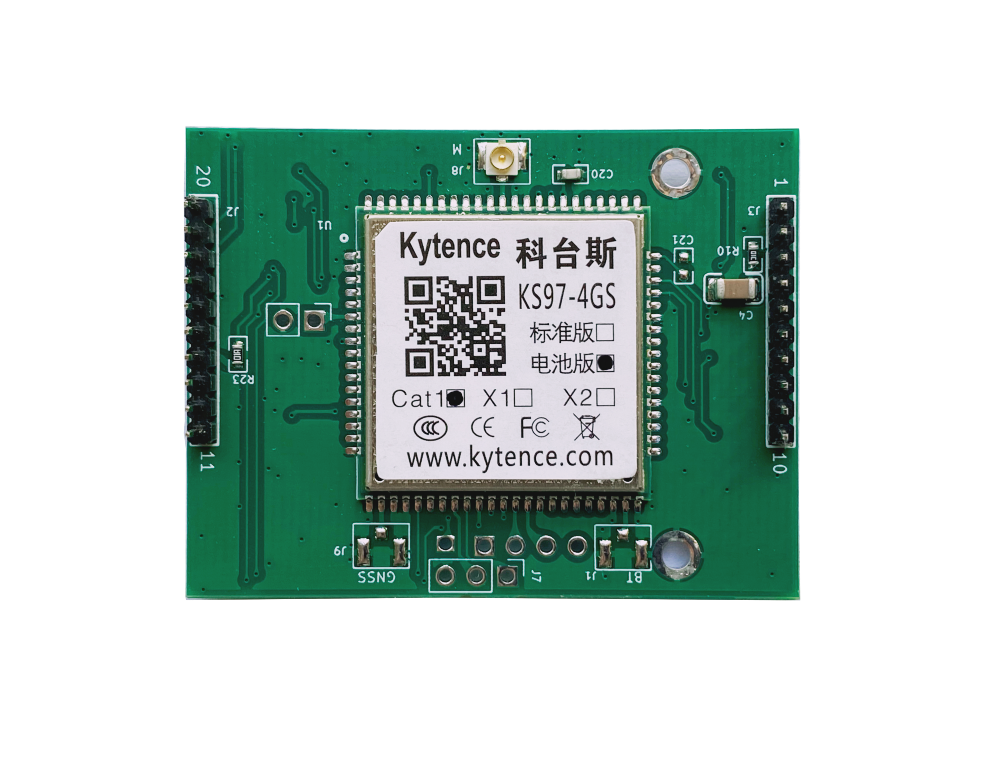

产品外观

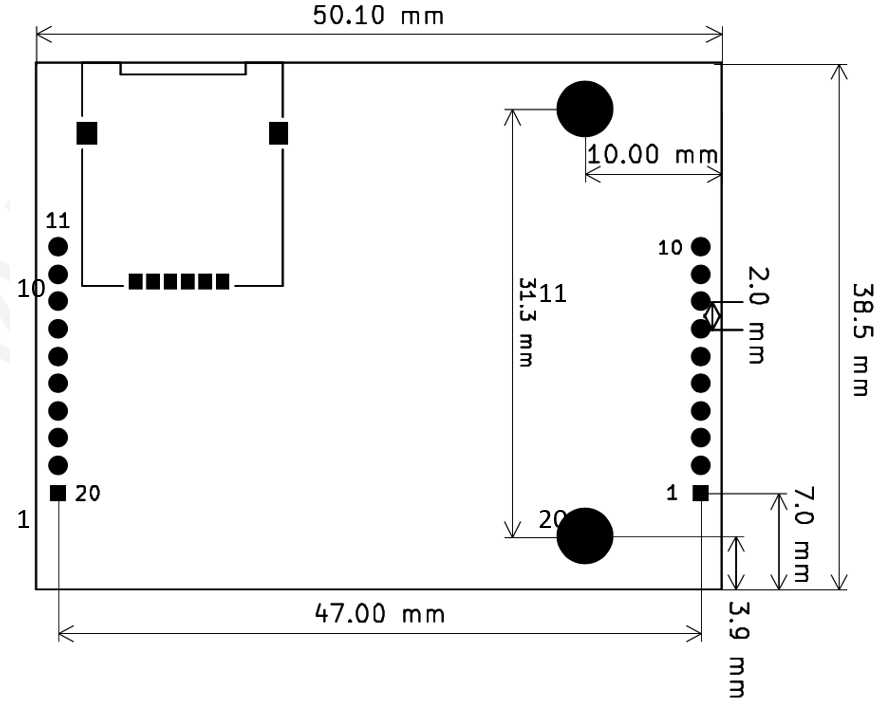

结构尺寸（底视图）

引脚定义：
